อุปกรณ์ตัวนี้เป็น GPON ONT ที่มากับ Internet ของ TRUE ครับ Spec คร่าวๆ คือ WiFi AC2100 มีพอร์ต LAN 1G จำนวน 4 พอร์ต ไม่มีพอร์ต USB มีพอร์ตต่อ Cable TV และมีพอร์ตต่อโทรศัพท์ Analog จำนวน 2 พอร์ต
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEguPx6tP39StOaVFaGs3Y5TrEv3mVyxgmHke4UZVrMjl97xk4Zj_6a4CUHxtGOnHGlJmEYv5M1JLUBAU4m-jtFf6uAKKWN6SNphpoqpO23Sl5GPPqtO_DkWaB6QpwS7AWldir4gNHSJMp5E/w400-h300/true.jpg) |
ตัวเครื่องด้านหน้า |
ด้านหน้ามีไฟสถานะของระบบ และเสาจำนวน 6 เสา โดย 2 ต้นหน้าจะเป็นของ Wireless 2.4GHz ส่วนอีก 4 ต้นด้านหลังจะเป็นของ 5GHz
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEguW4mbyGKnJ5kFQxL5-Jw9eTqBCI4juuOLFm2vxzESWXbsXMJrv0Pyl88RrSshOwZy5rCvaqQUL50fRo4uX7XtmHaPJ-k-Vcw2DkbbmJCIwqRhCmj_rJLS1Bjq9SzenKJmds3UGyYWvLTL/w400-h300/IMG_20210225_183151.jpg) |
หลังเครื่อง |
หลังเครื่องเรียงรายไปด้วยพอร์ตต่างๆ
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhV1Oiqc8tzGyRgfDIM-2jR_KGeal2QtiAuZOzA6AeEV5YMnCR_kbVQj6gq6UiUh-DubIF_WNElL3qpqfhXVHquntCzCW0SogR_wHcoBjxLvEdCeAqeQK2ckhSeI3bxpaDaGpXHPa4-vfGa/w400-h300/true2.jpg) |
ใต้เครื่อง |
ใต้เครื่องมีพอร์ต GPON และ Label ระบุรายละเอียดของอุปกรณ์
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhcLcXdZdnqoaXBSmBIACWmvkd_MStvknVtfSRH9TQf4PN7aDyiJ_ZEYST46JogwY3iFfO5fFHltdkqSAg6vnm64_JoxOvBac3ZSeRU4xBHdo_9oiLcGot3qnxQjLXM8m5uYwYMyrMpWSww/w400-h300/IMG_20210225_184137.jpg) |
ภายในเครื่อง |
แกะน็อตออก พองัดออกมาก็จะเจอบอร์ดวงจรคว่ำหน้าอยู่ ด้านซ้ายมือของรูปจะเป็น Connector เสาอากาศของ Wireless 5GHz ส่วนทางขวามือจะเป็นของ 2.4GHz มีชิพ Flash Memory อยู่ 1 ตัวคือ
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhiYeJaaoXwYK4p0zZEuQcIHtEzq1BJd9GdsVcDoAulAScXv_z_lFklhhLtZFgU-PVACVKBoSJYL54HLSOlmYBULn5Q6RLgIOxi6vh1ucI5vF1Nbm176_DoB-CoeVX-r2R_GQt3MqmT-5nu/w400-h289/IMG_20210225_184204.jpg) |
25N01GVZEIG |
winbond 25N01GVZEIG -> 3V 1G-BIT Serial SLC NAND Flash Memory
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiV0s2IVcZuTpxHhHcff4_p7gxjIJg88jF6iJ9CiUdcXPQpfMRWh4gkDXt2cAXakeqzL-MmSt5GNawb-NsslYqkJALCjqH9l3EWZ96kG6ds1I3qycS2moBxdpMwig5V225pCsSxws1f_PrP/w400-h280/IMG_20210225_184213.jpg) |
W41Z |
Will Semi WPM2341 -> P-Channel Enhancement Mode Mosfet
พลิกแผ่นวงจรอีกด้านจะเจอชิพอยู่หลายตัว
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiuXK01e9hmfmbBDcE-uTxEb0FkDyxzLMZKTn-zMsd28PYEZIOw5VueTCZWXAxVJV-RZp3UEm79edr8a_DtvtBzEW3wECZajtBDDG4P-V6tXABpHLp6kIdki2OyqF7MFIBqDO9_RiDrEzRw/w400-h300/IMG_20210225_184422.jpg) |
แผ่นวงจรด้านหน้า |
แผ่นวงจรนี้ Screen ชื่อ 5800-2AWEN32 แกะ Heat sink ออกจะมีชิพต่างๆคือ

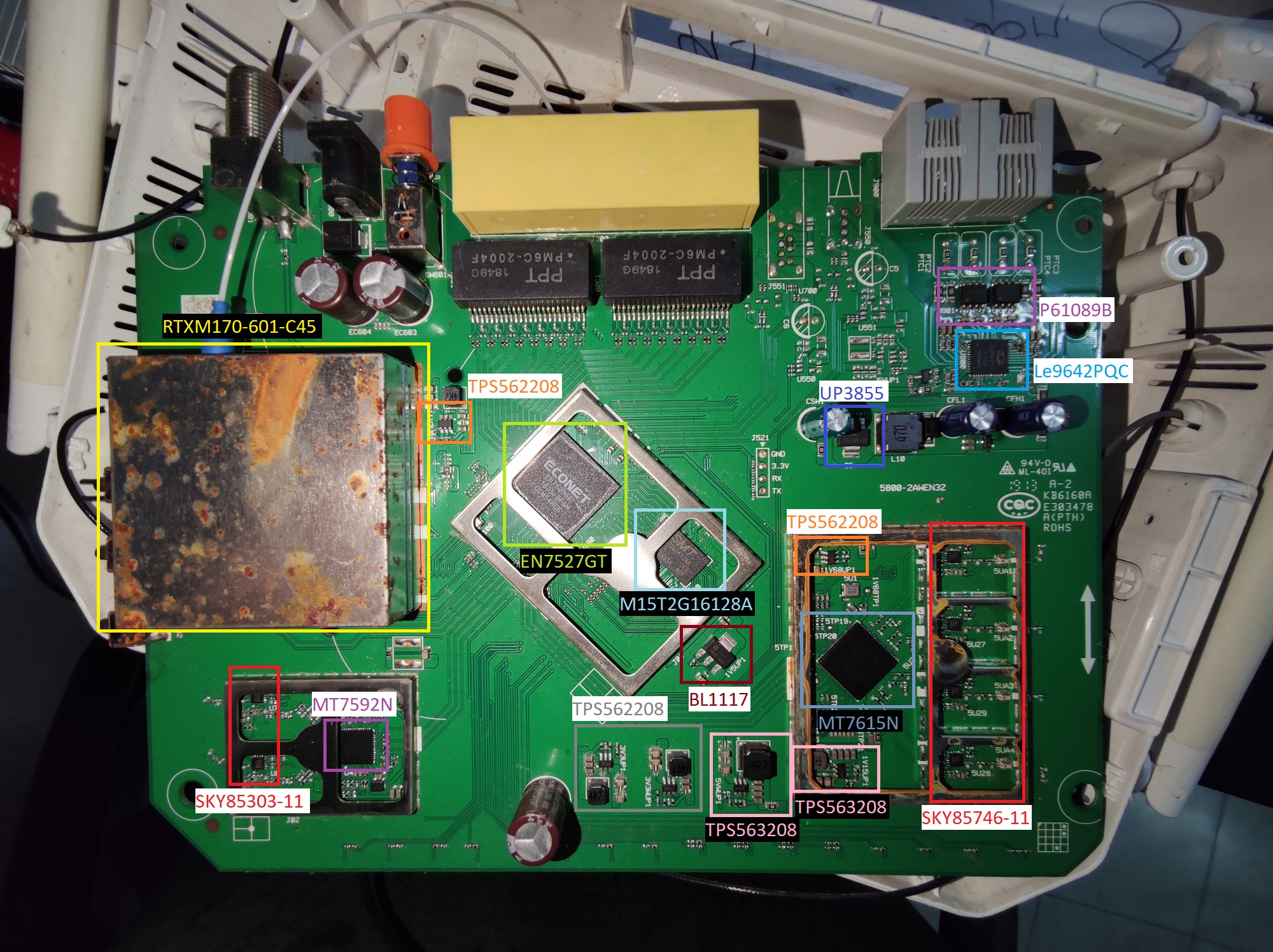

![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhNIHyKcP12jyoSplOKWRUgzwCtfdXN6wHfSkWCClvsdM58HHJUX0OO1BErMFHz7I6aK5-Nn33XpHCo4V7noinz9lsGAD5BIu0dZOWw1sUSZqJhDYLeMvzZT7G7szqUfzTrOsEHHEP1-0I3/w400-h299/true3.jpg) |
ชิพต่างๆ |
รายละเอียดชิพแต่ละตัวมีดังนี้
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh6O6EzCtuqULvSfZb8i8svgZ2SPZdf0FkoRaEr7Pu1Rfz9eBi-IqyT73K7rBzP56TftZ83aHES0s18OoFfe8v5FGktf1H7xT8RLyEBpJ6N3B-VZSLM36zf8Nvzc2VGqOL-9AsWImzx7aGN/w400-h300/IMG_20210225_184445.jpg) |
Telephone Chip |
HUAAN P61089B -> High Voltage Ringing SLIC Protector
Microchip Le9642PQC -> Dual Channel miSLIC Series 120V Shared Battery Device
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgL8cJ3ZV70-MB2fzx7yqtdHTJ8fvI08ei3zj4jxDZ4_dGkBbKVdRF-L02IuFY80QBStHkADjPTwQspaX3Uy9UvL9Xl3HZdYanxBxjIzdAKtk3QLpWipKmcOd-AzSHG7bVcOCIqXvWf6G03/w400-h284/IMG_20210225_184502.jpg) |
UP3855G |
UTC UP3855G -> PNP MEDIUM POWER LOW
SATURATION TRANSISTOR
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg-zLulSV5sC9_Sab87zTCF7G-52_sCWZ66nyVwKLqkzUvqktnJc7ePNDBgiHkfVarki5AfyiFsel0STYz7K_tJNrxvhKHHGVzaHA-J4ExQBuw7wUmAPpx9hJODoOwmPf_tgnjBcP8Mjr1Z/w400-h300/IMG_20210225_184541.jpg) |
RTXM170-601-C45 |
WTD RTXM170-601-C45 -> GPON ONU Triplexer Transceiver
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiwNfZniFwLx3mYfzIbunfuATp2C_UoYoZtaswrZ2Mv0xos5pS29ZYvi8v4QA5POLySrfuTX1iPyoBDV9lnzATpxDwM-k6q_wZKLQTtUMfQCImmHXndb22M80X_Zw_GjH-08jJ_Xw3fHi2Y/w400-h297/IMG_20210225_184600.jpg) |
2208 |
TI TPS562208 -> 4.5-V to 17-V Input, 2-A Synchronous Step-Down Voltage Regulator
in 6-Pin SOT-23
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgNRk6G2axyZn7F9yBODuQf9uoyT3dt10daYTcqozrw5-_HYuokMzm5ih3SNofkVCaEtdELFo2SK1Y2DxGmi9yD07MNSBXPqCqAQFZsCrjpKEGaEAsWLeB5iC-56iu6GcurJ7W_zsDufY57/w400-h300/IMG_20210225_184926.jpg) |
3208 |
TI TPS563208 -> 4.5-V to 17-V Input, 3-A Synchronous Step-Down Voltage Regulator in SOT-23
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj4etyS56RRCkKDzuEJVQw2uXbN4hSwWigNUAqJtQwdlvctMwdy81yIDKrUunfC7Dlbr_ezAeZxulPVBJxZGtRfELfIbiGOe8I3y3ragP0E4pEIOkFwCU5g4Nxaek8NXB_ocG1RPmHkSSBv/w400-h263/IMG_20210225_184616.jpg) |
1117 |
Shanghai Belling BL1117 -> 1A Bipolar Linear Regulator
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgC52Fl9prDizS3eCA7Huf2m6GLleYADOpOKjjEsmNgHzm9dSLPRVH66Rb12-0X7laRP6O5cjNJQG1C3L6Or-GNWyDimpQSwz51F7cRolQ506bvfQ1k1HPnlGgvRwTeAl5gKzNK3-N-5GTU/w400-h300/IMG_20210225_184900.jpg) |
MT7615N |
Mediatek MT7615N -> 1733 Mbps PHY rate, 4x4:4SS 11ac wave2 MU-MIMO up to 4 users/group and BW160
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh5fSDislh91kCDniabIoPwzLfND1Y1ZOMYwnCz17WIZ71XR59VT5tlW7RqWbC6zJuvDjpHlbjGQbwsBqiQY99TzFmDZCHiWIsW_a5mZ3a5cuxHOltlF3DxO4XmXUYDPqY7lgO1ezYW_KJ9/w400-h297/IMG_20210225_185124.jpg) |
SKY85745-11 |
Skyworks SKY85746-11 -> 5 GHz 802.11ax Ultra-Linear WLAN Front-End Module with Integrated Log Detector
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiiSTWsHO-90pyV26GsXOjPz2PuS6lQPJxcXnjn8-iFaMLRg37VMPhJTOi2XexxxqMbrpjnziDIR1vtBbjQTxe46syesHCOdiEez9iUMSNSVT7kXobhEZVil8iMyYlGaAiD-UNRr_ecI0jK/w400-h300/IMG_20210225_185245.jpg) |
SoC & RAM |
ECONET EN7527GT -> น่าจะ SoC CPU 900 MHz MIPS 2 Cores เทียบเคียงกับเบอร์ใกล้เคียงเนื่องจากหาข้อมูลไม่เจอ (ข้อมูลจาก
https://wikidevi.wi-cat.ru/MediaTek#xPON)
ESMT M15T2G16128A -> 16M x 16 Bit x 8 Banks DDR3(L) SDRAM (ขนาด 256 MB)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjtxx0MjlAtuo_qpbTQflaJA-zViYK_2X4drTub5PeJ3u_eHKhy0ZLpO9DNmXFahJZWnyV4QLHSxUqCb5oB6iwtCoBUGVpxL-M7qeQfUWbGK_G3rdJ4avDPHT1lXro-dWAOWkWqJIz3kckT/w400-h299/IMG_20210225_185511.jpg) |
MT7592N |
Mediatek MT7592N -> 300 Mbps PHY rate, 2x2, Phy mode abgn
Skyworks SKY85303-11 -> 2.4 GHz, 256 QAM WLAN/Bluetooth® Front-end Module
อุปกรณ์คร่าวๆ ก็มีประมาณนี้ครับ ในส่วนของ Software เดี๋ยวจะมารีวิวต่อในตอนต่อไปครับ
ข้อสังเกตุ
- PCB มีการทำ footprint ของ USB 2.0, 3.0 แต่ไม่ได้ลงอุปกรณ์ไว้
